半衰期是反映纖維靜電性能的一項(xiàng)重要指標(biāo)——靜電衰減速度。

    決定纖維靜電半衰期的因素分為：內(nèi)在因素和外界因素兩個(gè)方面

    內(nèi)在因素指纖維材料本身的化學(xué)組成、結(jié)構(gòu)與性質(zhì)。

    外界因素指環(huán)境條件（溫度、濕度等），纖維材料的含雜。

一、內(nèi)在因素決定了纖維的電性能（電性及比電阻）和靜電半衰期的大小。

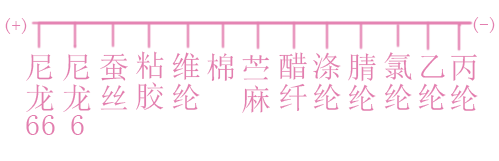

                 表1 幾種常用纖維的帶電序列

    靠近左側(cè)的帶正電，靠近右側(cè)的帶負(fù)電；當(dāng)棉與尼龍摩擦?xí)r，尼龍帶正電，棉帶負(fù)電；棉與腈綸摩擦?xí)r，棉帶正電，腈綸帶負(fù)電；越靠近兩端的纖維帶電量越大，比電阻亦越大，兩種纖維相距越遠(yuǎn)，電位差越大。

          表2 幾種常用纖維的靜電半衰期（相對(duì)濕度46%）

    靜電散失速度與纖維比電阻關(guān)系十分密切。而比電阻大小與纖維吸濕能力有關(guān)。吸濕能力除與纖維中分子的聚集態(tài)結(jié)構(gòu)有關(guān)外，還取決于纖維上親水基團(tuán)的多少，親水基極性的強(qiáng)弱以及親水基團(tuán)在大分子鍵上的位置。

    由纖維的離子導(dǎo)電理論可知，通常情況下纖維中電荷的載體主要為離子，電荷散失速度取決于離子遷移速度，當(dāng)吸收有足夠的水分子后，纖維中就會(huì)形成連續(xù)水膜，帶電離子會(huì)沿著水膜這一導(dǎo)電通路迅速遷移，電荷散失迅速。如果吸收的水分子較少，就不能形成連續(xù)水膜的導(dǎo)電通路，電荷遷移到水膜斷開的地方就會(huì)停留下來，當(dāng)中斷的通路經(jīng)一定時(shí)間由于吸收的水分子而被接通時(shí)，電荷才能繼續(xù)向前遷移。纖維吸濕能力越差，通路被中斷的次數(shù)越多，中斷時(shí)間越長(zhǎng)，電荷遷移速度越慢。

   丙綸纖維沒有親水基團(tuán)，故半衰期很長(zhǎng)。滌綸、錦綸、腈綸的親水基團(tuán)較少，親水性也相對(duì)較弱，故靜電散失比較緩慢，半衰期也較長(zhǎng)，但都比丙綸要短得多，尤其腈綸更短一些。

    棉粘膠等纖維素纖維有較多、較強(qiáng)的親水基團(tuán)——羥基、故吸水性強(qiáng)，靜電散失迅速，半衰期很短。

    羊毛雖然親水基團(tuán)較多，且較強(qiáng)，吸收水分子較多，但羊毛纖維分子間有很強(qiáng)的的橫向交鍵,其吸濕為三項(xiàng)吸濕，水分子被緊緊的吸附在側(cè)鍵上，影響了電荷的傳遞，電阻較大，靜電衰減較緩慢。

    蠶絲為β絲朊結(jié)構(gòu)，側(cè)鏈上的親水基團(tuán)比羊毛少，吸濕能力比羊毛差，故靜電衰減相當(dāng)緩慢。

二、外界因素的影響。

    1、相對(duì)濕度的影響：

    親水性纖維受環(huán)境濕度影響較大，疏水性纖維影響較小。當(dāng)濕度增大時(shí)，親水性纖維含水量迅速增加，在纖維表面上形成一層導(dǎo)電水膜，表面比電阻降低，半衰期縮短；疏水性纖維則不宜在纖維表面形成含水的導(dǎo)電水膜，表面比電阻不能顯著降低，則半衰期亦不能明顯縮短。

    增加疏水性纖維的表面含水率，可有效降低表面比電阻，則半衰期亦會(huì)大大降低，這就是防靜電后整理的原理。

    如果將親水性優(yōu)良的粘膠纖維置于極干燥條件下，也會(huì)有顯著的靜電現(xiàn)象。

    2、溫度的影響

    當(dāng)含水率一定時(shí)，溫度提高，有利于離子的形成，從而降低纖維的表面比電阻，縮短半衰期。

    3、纖維材料含雜的影響

    纖維材料的含雜指的是非纖維附著物。即纖維在形成過程中所伴生的棉蠟、油脂和化纖所用油劑及其他金屬鹽化合物等非纖維物質(zhì)。在一定相對(duì)濕度條件下，當(dāng)電場(chǎng)作用時(shí)，這些非纖維的附著物能電離成帶電載體——離子，沿著水分子構(gòu)成的導(dǎo)電通路使電荷迅速散失，縮短半衰期。
